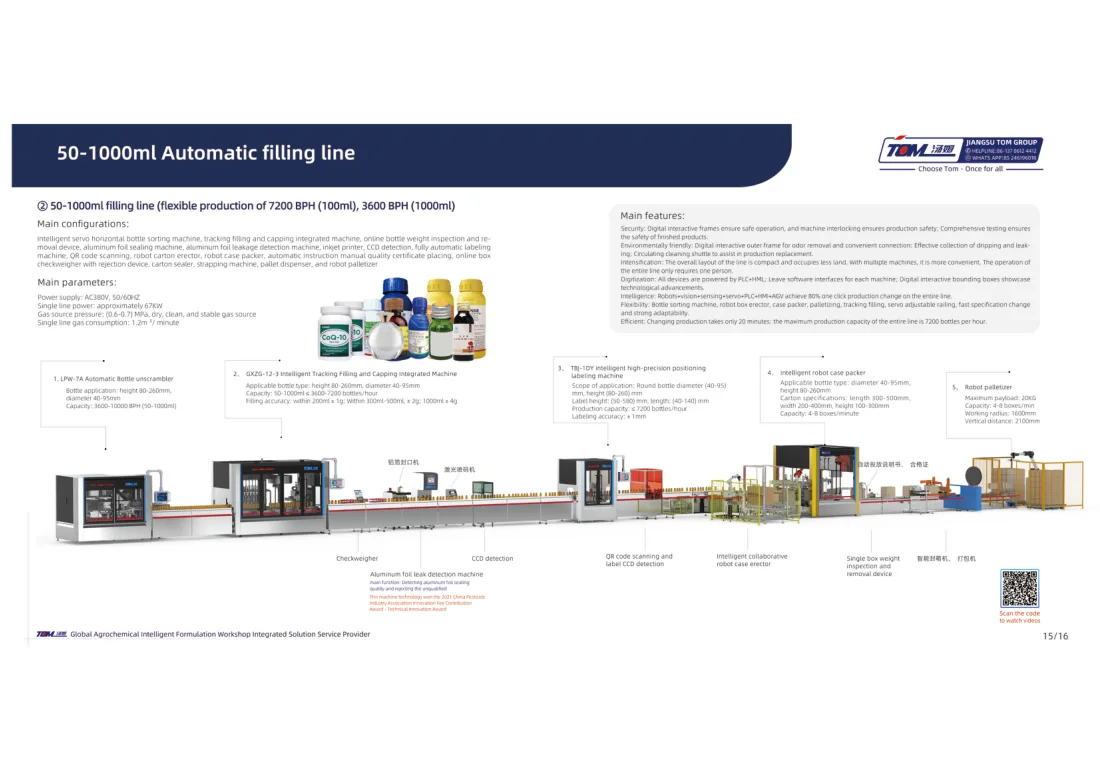

Иллюстрация из исходного каталога; исполнение уточняется при подборе: Гибкая линия розлива 50–1000 мл

Иллюстрация из исходного каталога; исполнение уточняется при подборе. Посмотреть страницу ↗

TOM

Гибкая линия розлива 50–1000 мл

Автоматическая линия розлива с переналадкой под объём флакона.

Цена, комплектация и срок поставки — по запросу

Технические характеристики

ПроизводительTOM
ЭлектропитаниеAC 380 В; 50/60 Гц
Мощность всей линии, ориентировочно67 кВт
Давление сжатого воздуха0,6–0,7 МПа
Качество сжатого воздухаСухой, чистый, со стабильным давлением
Расход воздуха всей линии, ориентировочно1,2 м³/мин
Диапазон розлива50–1000 мл
Производительность при 100 мл7200 бутылок/ч
Производительность при 1000 мл3600 бутылок/ч
Точность до 200 мл±1 г
Точность при 300–500 мл±2 г
Точность при 1000 мл±4 г
Операторов по описанию1
Время смены продукта / формата по описанию20 мин
Диаметр тары40–95 мм
Высота тары80–260 мм

Оборудование в составе линии

Таблицу можно прокручивать по горизонтали.

УзелДиаметр тарыВысота тарыПроизводительностьВысота этикетки по таблицеДлина этикеткиТочностьРазмеры короба, Д × Ш × ВГрузоподъёмностьРабочий радиусВертикальное перемещение
LPW-7A — ориентатор40–95 мм80–260 мм3600–10 000 бутылок/ч———————
GXZG-12-3 — розлив и укупорка40–95 мм80–260 мм3600–7200 бутылок/ч———————
TBJ-1DY — этикетировщик40–95 мм80–260 мм≤7200 бутылок/ч50–580 мм40–140 мм±1 мм————
Укладчик в короба40–95 мм80–260 мм4–8 коробов/мин———300–500 × 200–400 × 100–300 мм———
Коллаборативный паллетайзер——4–8 коробов/мин————20 кг1600 мм2100 мм

Конструкция и функции

  • Розлив и укупорка в составе одной линии.
  • Контроль массы и отбраковка.
  • Контроль герметичности фольги.
  • Струйная маркировка.
  • Визуальный контроль CCD.
  • Нанесение этикеток.
  • Считывание и сбор QR-кодов.
  • Формирование коробов.
  • Укладка инструкции / сертификата.
  • Закрывание и запечатывание упаковки.
  • Роботизированное паллетирование.
  • Управление PLC и сенсорная панель HMI.
  • Сервоуправление, машинное зрение и логистическая интеграция с AGV.
  • Производитель заявляет изменение 80 % настроек одной командой.

Уточнения к характеристикам

  • Мощность и расход воздуха относятся ко всей показанной линии. Производительность зависит от продукта, дозы, тары и согласованного состава оборудования.
  • Высота этикетки 50–580 мм воспроизведена из таблицы. Значение необычно для указанной тары и требует подтверждения изготовителя.

Сверено с указанными источниками: 2026-10-09.

Параметры приведены по исходным каталогам. Для серии указаны доступные варианты; характеристики конкретного исполнения подтверждаются при согласовании.

Поставка, установка и гарантия

Поставляем оборудование по России. Работаем с 2004 года: подбор, проектирование, установка, пусконаладка, гарантийное и сервисное сопровождение. Комплектация, стоимость, сроки и условия гарантии согласуются в договоре.
