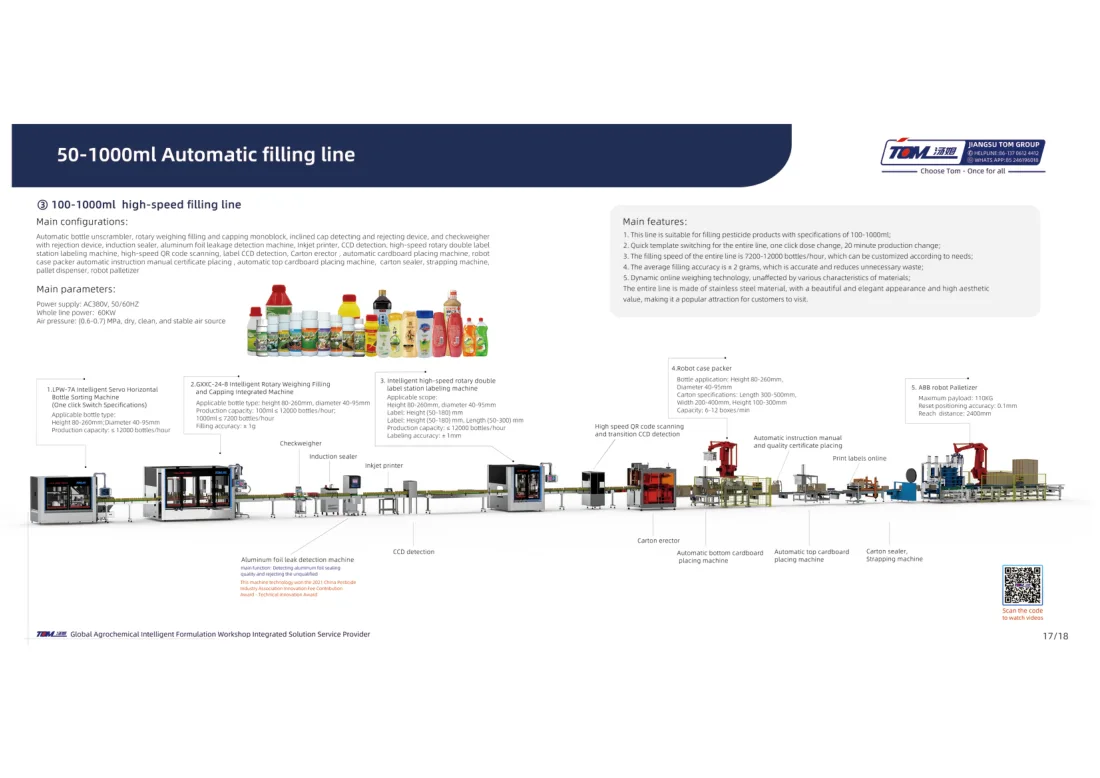

Иллюстрация из исходного каталога; исполнение уточняется при подборе: Высокоскоростная роторная линия 100–1000 мл

Иллюстрация из исходного каталога; исполнение уточняется при подборе. Посмотреть страницу ↗

TOM

Высокоскоростная роторная линия 100–1000 мл

Name: Высокоскоростная роторная линия 100–1000 мл
Brand: TOM

Роторное весовое наполнение, укупорка, контроль крышек и маркировка.

Производственные линии TOM

Запросить подбор и стоимость

Цена, комплектация и срок поставки — по запросу

Технические характеристики

Производитель	TOM
Электропитание	AC 380 В; 50/60 Гц
Мощность всей линии, ориентировочно	60 кВт
Давление сжатого воздуха	0,6–0,7 МПа
Качество сжатого воздуха	Сухой, чистый, со стабильным давлением
Диапазон розлива	100–1000 мл
Производительность линии	7200–12 000 бутылок/ч
Средняя точность линии	±2 г
Смена формата по описанию	20 мин
Диаметр тары	40–95 мм
Высота тары	80–260 мм

Оборудование в составе линии

Таблицу можно прокручивать по горизонтали.

Оборудование в составе линии
Узел	Диаметр тары	Высота тары	Производительность	Доза	Производительность при 100 мл	Производительность при 1000 мл	Точность узла по подписи	Высота этикетки	Длина этикетки	Точность	Размеры короба, Д × Ш × В	Грузоподъёмность	Повторяемость позиционирования	Досягаемость
LPW-7A — ориентатор	40–95 мм	80–260 мм	≤12 000 бутылок/ч	—	—	—	—	—	—	—	—	—	—	—
GXXC-24-8 — роторный розлив и укупорка	—	—	—	100–1000 мл	≤12 000 бутылок/ч	≤7200 бутылок/ч	±1 г	—	—	—	—	—	—	—
Роторный двухпостовой этикетировщик	40–95 мм	80–260 мм	≤12 000 бутылок/ч	—	—	—	—	50–180 мм	50–300 мм	±1 мм	—	—	—	—
Укладчик в короба	—	—	6–12 коробов/мин	—	—	—	—	—	—	—	300–500 × 200–400 × 100–300 мм	—	—	—
Робот ABB	—	—	—	—	—	—	—	—	—	—	—	110 кг	0,1 мм	2400 мм

Конструкция и функции

Автоматическая ориентация и подача тары.
Розлив и укупорка в составе одной линии.
Индукционная запайка фольгой.
Контроль герметичности фольги.
Струйная маркировка.
Визуальный контроль CCD.
Нанесение этикеток.
Считывание и сбор QR-кодов.
Укладка инструкции / сертификата.
Роботизированное паллетирование.
Быстросменные детали для перехода на другой формат.
Изменение дозы одной командой.
Динамическое контрольное взвешивание.

Уточнения к характеристикам

Мощность и расход воздуха относятся ко всей показанной линии. Производительность зависит от продукта, дозы, тары и согласованного состава оборудования.
Каталог указывает среднюю точность линии ±2 г, а для отдельного блока GXXC-24-8 — ±1 г. Условия измерения не раскрыты.
Расход сжатого воздуха на этой странице не указан.

Сверено с указанными источниками: 2026-10-09.

Параметры приведены по исходным каталогам. Для серии указаны доступные варианты; характеристики конкретного исполнения подтверждаются при согласовании.

Поставка, установка и гарантия

Поставляем оборудование по России. Работаем с 2004 года: подбор, проектирование, установка, пусконаладка, гарантийное и сервисное сопровождение. Комплектация, стоимость, сроки и условия гарантии согласуются в договоре.
