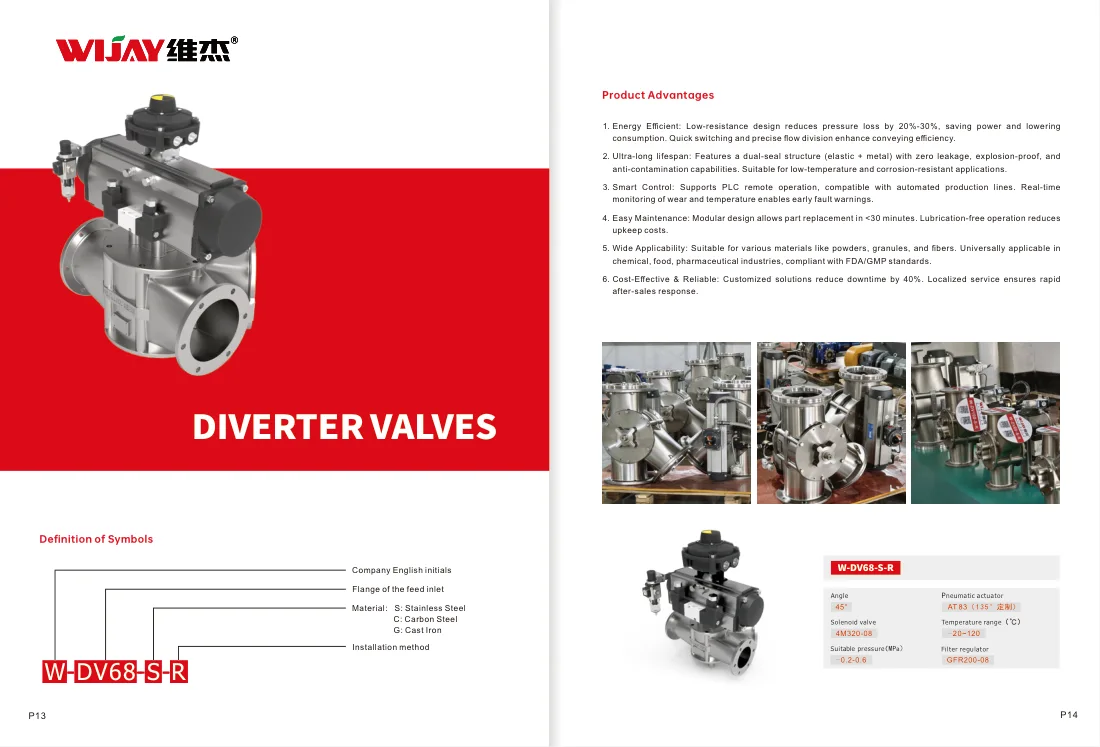

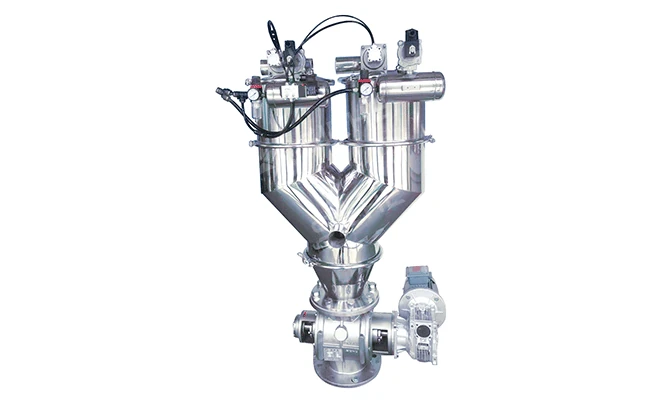

Фотография оборудования из каталога производителя. Посмотреть страницу ↗

Переключающий клапан пневмотранспорта

Name: Переключающий клапан пневмотранспорта
Brand: Wijay

Серия W-DV

Распределение потока порошка между ветвями транспортного трубопровода; пневматический привод и разные геометрии корпуса.

Транспортировка Wijay

Запросить подбор и стоимость

Цена, комплектация и срок поставки — по запросу

Технические характеристики

Производитель	Wijay
Серия / модель	W-DV
Температура	−20…+120 °C
Диапазон давления, запись каталога	−0,2…+0,6 МПа
Электромагнитный клапан	4M320-08
Фильтр-регулятор	GFR200-08
Материал	Нержавеющая / углеродистая сталь, чугун
Компоновка	K — 45°; V — симметричная 60°

Модельный ряд

Таблицу можно прокручивать по горизонтали.

Модельный ряд
Модель	Угол, °	Пневмопривод по карточке	Общая масса, кг
W-DV68-S-R	45	AT83	19
W-DV89-S-R	45	AT92	25,6
W-DV110-S-R	60	AT105	50,6
W-DV157-S-R	45	AT140	80,1
W-DV214-S-R	45	AT140	107,1

Размеры по чертежу на странице PDF 10

Таблицу можно прокручивать по горизонтали.

Размеры по чертежу на странице PDF 10
Типоразмер	A, мм	B, мм	C, мм	D, мм	E, мм	F × ØG, мм	H, мм	I, мм	J, мм	K, мм	L, °	M, мм	Привод по размерной таблице
68	353	111,5	120	98	68	6 × Ø11	9	300	112	188	45	235	AT92
89	420	121,5	147	120	89	6 × Ø11	9	326	117,5	211	45	275	AT92
110	388	132	178	145	110	6 × Ø11	9	382	160	229	45	332	AT105
157	483	200	225	195	157	6 × Ø14	13	465	154	311	45	412	AT140
214	499	216	311	263	214	6 × Ø14	13	556	180	377	45	532	AT140

Массы компонентов

Таблицу можно прокручивать по горизонтали.

Массы компонентов
Типоразмер	Корпус, кг	Крышка со стороны привода, кг	Крышка со свободной стороны, кг	Ротор, кг	Привод, кг
68	6	1,6	1,8	2,6	7
89	10	2,2	2,4	4	7
110	16,3	3,4	3,6	16,3	11
157	26	8,4	8,7	17	20
214	44,6	10,6	10,9	21	20

Конструкция и функции

Пневматическое переключение маршрута порошков и гранул.
Удалённое управление от ПЛК.
Модульное исполнение.

Доступные опции

Заказной угол поворота пневмопривода 135°.

Уточнения к характеристикам

Карточка DV68 указывает привод AT83, размерная таблица — AT92. Для DV110 карточка указывает угол 60°, размерная таблица — 45°. При заказе необходим согласованный чертёж.
Нижний предел −0,2 МПа сохранён как запись каталога; физический смысл и систему отсчёта давления требуется уточнить.

Сверено с указанными источниками: 2026-10-09.

Параметры приведены по исходным каталогам. Для серии указаны доступные варианты; характеристики конкретного исполнения подтверждаются при согласовании.

Поставка, установка и гарантия

Поставляем оборудование по России. Работаем с 2004 года: подбор, проектирование, установка, пусконаладка, гарантийное и сервисное сопровождение. Комплектация, стоимость, сроки и условия гарантии согласуются в договоре.
