Переключающий клапан пневмотранспорта · W-DV
Распределение потока порошка между ветвями транспортного трубопровода; пневматический привод и разные геометрии корпуса.

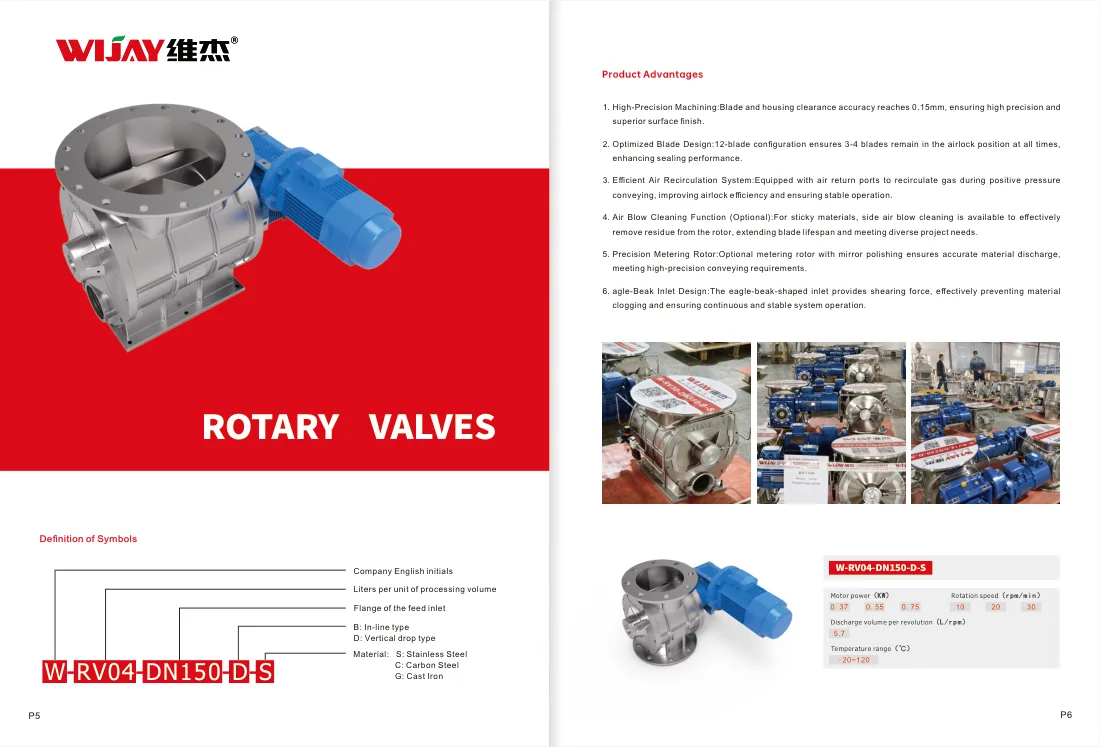

Увеличить ↗Piping-Type Rotary Valve · визуализация производителя
800 × 642 px · исходный размер · Оригинал ↗ · Производитель ↗
12 лопастей, 3–4 в зоне шлюзования, зазор 0,15 мм; конструкция шлюзового питателя. Фото серии, конкретный диаметр не установлен. Исходная страница каталога ↗
Серия W-RV
Подача и дозирование порошковых и гранулированных материалов с разделением воздушных контуров пневмотранспорта.
Цена, комплектация и срок поставки — по запросу
| Производитель | Wijay |
|---|---|
| Серия / модель | W-RV |
| Количество лопастей | 12 |
| Лопасти в зоне шлюзования | 3–4 одновременно |
| Зазор лопасть / корпус | 0,15 мм |
| Температура | −20…+120 °C |
| Материал корпуса | Нержавеющая сталь 304 / чугун / нейлон; в коде также предусмотрена углеродистая сталь |
| Тип подачи | B — проходной; D — вертикальная разгрузка |
| Патрубок | Круглый, квадратный или по заказу |
Таблицу можно прокручивать по горизонтали.
| Модель | Варианты мощности, кВт | Скорости, об/мин | Объём за оборот, л/об | Температура, °C |
|---|---|---|---|---|
| W-RV04-DN150-D-S | 0,37 / 0,55 / 0,75 | 10 / 20 / 30 | 5,7 | −20…+120 |
| W-RV04-DN150-B-S | 0,37 / 0,55 / 0,75 | 10 / 20 / 30 | 5,7 | −20…+120 |
| W-RV04-L174W122-B-S | 0,37 / 0,55 / 0,75 | 10 / 20 / 30 | 5,7 | −20…+120 |
| W-RV14-L278W152-B-S | 0,55 / 0,75 / 1,1 | 10 / 20 / 30 | 14,4 | −20…+120 |
| W-RV09-DN200-B-S | 0,37 / 0,55 / 0,75 | 10 / 20 / 30 | 9,8 | −20…+120 |
| W-RV14-DN250-D-S | 0,55 / 0,75 / 1,1 | 10 / 20 / 30 | 14,4 | −20…+120 |
| W-RV23-DN300-D-S | 0,75 / 1,1 / 1,5 | 10 / 20 / 30 | 20,6 | −20…+120 |
| W-RV30-DN350-B-S | 1,1 / 1,5 / 2,2 | 10 / 20 / 30 | 32,5 | −20…+120 |
| W-RV49-DN400-D-S | 1,5 / 2,2 / 3 | 10 / 20 / 30 | 51 | −20…+120 |
Таблицу можно прокручивать по горизонтали.
| Исполнение | Условный проход | A, мм | B, мм | C, мм | D, мм | E, мм | F, мм | G, мм | H, мм | Стандартный двигатель, кВт | Стандартная скорость, об/мин |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Пневмотранспорт | DN150 | 537 | 142,5 | 394,5 | 530,7 | 163 | 367,7 | 336 | 71 | 0,55 | 30 |
| Пневмотранспорт | DN200 | 564,5 | 170 | 394,5 | 614 | 221 | 403 | 359 | 77 | 0,75 | 30 |
| Пневмотранспорт | DN250 | 677 | 197,5 | 479,5 | 619 | 212 | 407 | 418 | 90 | 1,1 | 30 |
| Пневмотранспорт | DN300 | 702 | 222,5 | 479,5 | 705,5 | 256 | 449,5 | 467,5 | 109 | 1,5 | 30 |
| Пневмотранспорт | DN350 | 752 | 252,5 | 499,5 | 763,5 | 274 | 489,5 | 520 | 109 | 2,2 | 30 |
| Гравитационная подача | DN150 | 537,5 | 336 | 142,5 | 385 | 180 | 285 | 162 | 373 | 0,55 | 30 |
| Гравитационная подача | DN200 | 565 | 350 | 170 | 395 | 221,5 | 340 | 211 | 403 | 0,75 | 30 |
| Гравитационная подача | DN250 | 677 | 400 | 197,5 | 479,5 | 276,5 | 395 | 220 | 410 | 1,1 | 30 |
| Гравитационная подача | DN300 | 702 | 440 | 222,5 | 479,5 | 327,5 | 445 | 256 | 449,5 | 1,5 | 30 |
| Гравитационная подача | DN350 | 812,5 | 570 | 282,5 | 530 | 411 | 565 | 306 | 545 | 2,2 | 30 |
Сверено с указанными источниками: 2026-10-09.
Параметры приведены по исходным каталогам. Для серии указаны доступные варианты; характеристики конкретного исполнения подтверждаются при согласовании.
Поставляем оборудование по России. Работаем с 2004 года: подбор, проектирование, установка, пусконаладка, гарантийное и сервисное сопровождение. Комплектация, стоимость, сроки и условия гарантии согласуются в договоре.
Укажите материал, расход, длину и высоту трассы, число точек загрузки, насыпную плотность и допустимость контакта с воздухом.
Специалист EPC Technology проверит применимость оборудования к вашему продукту и согласует комплектацию, производительность и условия поставки.
